¿Qué Conector de Alimentación Tiene tu Portátil?

 Alguna vez nos hemos encontrado que nuestro ordenador portátil no carga, ya sea porque la fuente de alimentación de externa se ha roto o por el hecho que la clavija de la misma esta rota. Es por eso que tengáis el problema que tengáis os hemos hecho una guía rápida de los diferentes tipo de clavija que hay en el mercado.

Los ordenadores portátiles utilizan conectores coaxiales o clavijas para conectar su fuente de alimentación o adaptador de corriente, por desgracia no todos son iguales y a veces es difícil encontrar un reemplazo para uno que este roto.

¿Por qué hay tantos tipos de clavija y adaptadores de corriente distintos?

El tipo de clavija nos informa de la especificaciones eléctricas que utiliza el ordenador portátil, por lo que es una forma de cara a la reparación de la parte eléctrica del portátil de dar dicha información. Es decir, gracias a saber el tipo de conector se puede encontrar un recambio al adaptador de corriente.

No obstante, no olvidemos que ciertas marcas utilizan conectores propietarios, por lo que os recomendamos que miréis las especificaciones del adaptador de corriente y la clavija antes de hacer el cambio del adaptar corriente de tu portátil.

¿Cómo se diferencian los tipos de clavija?

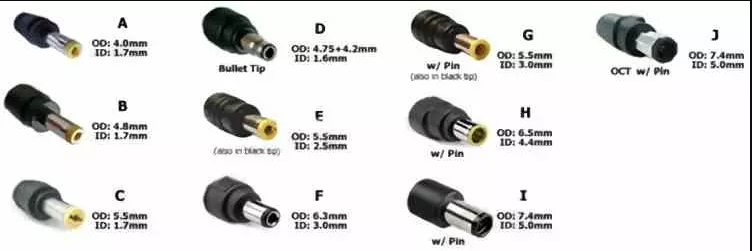

Hay dos parámetros que son necesarios para encontrar un adaptador de corriente con la clavija adecuada para nuestro portátil, estos son el diámetro exterior de la clavija (OD) y el diámetro interior de la mismas (ID), ambos medidos en milímetros . Por lo que si estas buscando un adaptador de corriente para tu portátil lo primero que tendrás que hacer es buscar por estos dos parámetros.

Hay que tener en cuenta que la parte que conectamos a nuestro portátil para cargar su batería, o simplemente darle energía, es solo la mitad del conector, la parte «macho» del mismo», mientras que la parte «hembra» es la que se encuentra en la placa. La unión de ambas lo que hace es alimentar a nuestro portátil.

Todo su sistema de alimentación esta diseñado a partir de las especificaciones de la pareja de conectores y el hecho de cambiarlos por los de otro tipo supondría que el sistema dejaría de funcionar por completo, ya que toda la distribución de la energía empieza desde la conexión del portátil a la corriente, incluso os encontrarías con que la batería no cargaría bien.

Tipos de Clavija


En primer lugar hemos de tener en cuenta que las normas de distribución de la electricidad son iguales en todo el mundo, es decir, los enchufes y los interruptores no son iguales en todos los paises del mundo. Por lo que para empezar hay diferentes estándares dependiendo de la región en la que te encuentres.

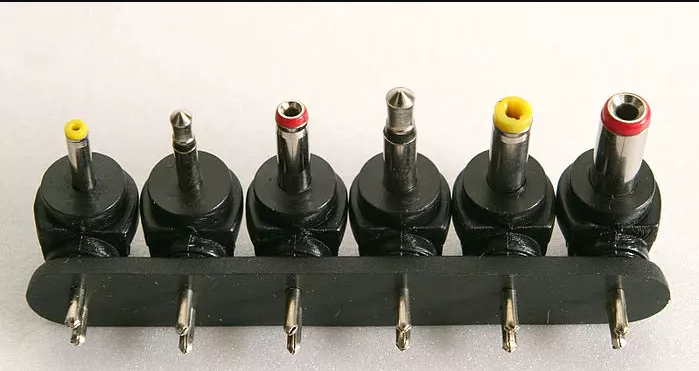

En general se utilizan tres tipos de clavija:
El estándar IEC 60130-10 de 1971.

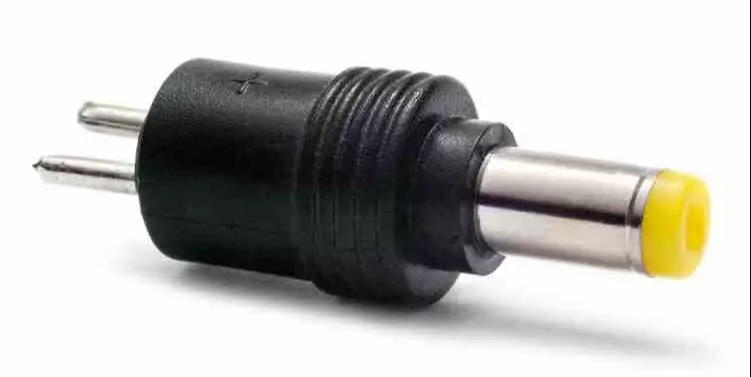

Los conectores EIAJ, famosos por el anillo amarillo que los identifica, el cual esta pensado para evitar tirones bruscos del cable.
El estándar alemán DIN 45323

Si no tenemos en cuenta los estándares propietarios de cada fabricante.

Tipo IEC 60130-10


El estándar IEC 60310 se definió en el año 1971, los tamaños de estos tipos de conector son los siguientes:

Conector	OD	ID
IEC 60130-10 Type A	5.5 mm	2,1 mm
IEC 60130-10 Type A	5.5 mm	2.5 mm
IEC 60130-10 Type B	6 mm	2.1 mm
IEC 60130-10 Type B	6 mm	2.5 mm
IEC 60130-10 Type C	3.8 mm	1.1 mm
IEC 60130-10 Type D	6.3 mm	3.1 mm
IEC 60130-10 Type E	3.4 mm	1.3 mm

Como apunte, las Type A a veces llevan un pequeño tornillo para fijar en sus sitió el conector.

Tipo EIAJ


El estándar japones EIAJ, más conocido como EIAJ RC-5320A, es el estándar utilizado por las compañías japonesas. Por lo que si tu portátil es de marca japonesa entonces tienes muchos números de que el conector sea uno del tipo EIAJ.

Conector	Voltaje Mínimo	Voltaje	Amperaje	OD	ID
EIAJ-01	0 V	3.15 V	2 A	2.35 mm	0.7 mm
EIAJ-02	3.15 V	6.3 V	2 A	4 mm	1.7 mm
EIAJ-03	6.3 V	10.5 V	2 A	4.75 mm	1.7 mm
EIAJ-04	10.5 V	13.5 V	2 A	5.5 mm	3.3 mm
EIAJ-05	13.5 V	18 V	2 A	6.5 mm	4.4 mm

Como se puede ver, este estándar tiene definidos lo que es el voltaje y el amperaje, esto significa que podemos saber cuanta energía en es suministrado hacía

Otros tipos de clavija para portátil

En algunos casos, los fabricantes utilizan tipos de clavija propietarias, cuyos diámetros externos e internos no corresponden con los diámetros estándar. Si el conector de tu portátil a la hora de conectar no cumple las especificaciones del estándar entonces mala suerte y tendrás que pedirle al fabricante.

No obstante, hay un tipo de clavija que no esta dentro de los estándares IEC 60130-10 y EIAJ, pero que no es propietaria y es utilizada en gran cantidad de ordenadores portátiles. Este conector es llamado Kobiconn 6014-E y sus especificaciones son las siguientes:

Conector	Voltaje	Amperaje	OD	ID
Kobicon 6014-E	18 V	5	6.5 mm	3.4 mm

Si ya nos vamos a los conectores propietarios, podemos encontrar por ejemplo los siguientes tipos:

Conector	Voltaje	Amperaje	OD	ID
Lenovo	42 V	2 A	8 mm	5.5 mm

De los siguientes tipos desconocemos las especificaciones de voltaje y amperaje.

Conector	OD	ID
Samsung	5.5 mm	3.3 mm
Hewlett-Packard	7,4 mm	5 mm
Dell	7,4 mm	5 mm
